織金網の理解: 構造、特性、最適な用途

1. はじめに

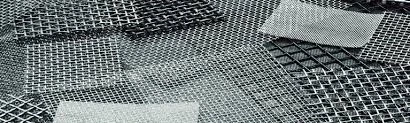

織金網は、現在使用されている最も多用途で技術的に洗練されたメッシュ フォームの 1 つです。その設計は、-制御された間隔で縦方向と横方向のワイヤを織り交ぜる-という一見単純なコンセプトに基づいていますが、そのシンプルさの根底には、何百もの要求の厳しい役割を果たすことができるシステムが隠されています。ろ過から建築ファサード、航空宇宙用途から食品加工スクリーンに至るまで、織金メッシュは、正確で再現可能な開口部と、高度に予測可能な流れ、分離、強度、および表面特性を実現できるため、依然として不可欠です。

-融合した交点に依存する-溶接ワイヤ メッシュとは異なり、織られたメッシュは一緒に保持されます。厳密にその織りパターンを通してこれは、その形状だけでなく機械的動作も定義します。その結果、テクニカルファブリックとほぼ同じように動作するメッシュタイプが生まれます。非常に細かく、柔軟性があり、繊細なものもあれば、粗くて重く、頑丈なものもあります。

この章では以下について説明します。

どうやって織メッシュ製造されています

さまざまな織りパターンとそれがパフォーマンスに与える影響

機械的特性と工学的考慮事項

業界全体にわたるアプリケーションの適合性

選択ツールと比較表

エンジニア、バイヤー、プロジェクト開発者に、正確かつ自信を持って織メッシュを指定するために必要な知識を提供することに重点が置かれています。

2. 織金網の製造方法

2.1 布のように織られ、金属のように設計

織メッシュは、繊維織機と同様の概念の織機で生産されます。縦に走っているワイヤーはこう呼ばれますワープワイヤー、横方向に挿入されたワイヤーはよこ糸。制御要素-張力、ワイヤー直径、織りパターン、メッシュ数-により、結果として得られる開口部のサイズと機械的特性が決まります。

2.2 織メッシュ製造における主要なパラメータ

メーカーは、機械的負荷のニーズ、分離精度、耐食性を満たすために各パラメーターを調整します。

3. 一般的な織りパターンとそのパフォーマンスへの影響

織りパターンは、特に濾過や機械的負荷において、メッシュの動作に劇的な影響を与えます。

3.1 平織り

各縦糸は各横糸の上/下で交互に配置されます。

一般的なスクリーニングで最も一般的

均一で安定した開口部

3.2 綾織り

2本のワイヤーごとに繰り返されるワイヤー交互パターン

同じメッシュ数でより太いワイヤが可能

より強く、より耐久性のある

3.3 ダッチ織り（プレーンダッチ/ツイルダッチ）

縦糸は細く、横糸は太く（またはその逆）

絞りが非常に細かくなる

ミクロン-レベルのろ過に最適

3.4 リバースダッチウィーブ

流量を上げるには逆配置

高圧濾過システムで使用-

3.5 織り模様比較表

織りタイプの選択は、織りワイヤ メッシュを指定する際の最も重要な初期決定の 1 つです。

4. 機械的動作と工学的考慮事項

4.1 柔軟性と成形性

ワイヤーが融着していないため、織られたメッシュは徐々に曲がります。これにより、以下が提供されます。

曲線を包み込む機能

より優れた衝撃吸収性

ロール状で取り扱いが容易

ただし、柔軟性は次の条件によって異なります。

線径

メッシュ数

織りの種類

細かいメッシュ（200 メッシュ以上）は非常に柔軟で、ほぼ布-のようです。

4.2 絞り精度

ウーブンメッシュは他に類を見ない性能を実現します一貫した再現可能な開口部。これは次の場合に重要です。

粒度分類

気流と液体の流れの制御

精密ろ過

実験室用ふるい

製織プロセスにより、溶接メッシュでは適合できない公差が小さいスケールで可能になります。

4.3 引張強さと耐荷重

織メッシュの強度は次の要素に大きく依存します。線径, 材料、 そして織り模様.

一般的な強度の傾向:

4.4 エッジの安定性と解きほぐし

織メッシュの欠点の 1 つは次のとおりです。

切断の原因となる可能性がありますエッジのほつれ(ワイヤーが編み目から抜け出す)

適切な耳、フレーミング、またはエッジ溶接が必要です

最新のエッジ溶接技術（レーザー、TIG）は、この問題を軽減しますが、コストは増加します。{0}

5. 織メッシュに使用される素材

織メッシュは多数の合金を使用して製造でき、それぞれが異なる特性を備えています。

5.1 最も一般的な材料

耐食性とコストパフォーマンスの点から、ステンレス鋼が依然として有力な選択肢です。-

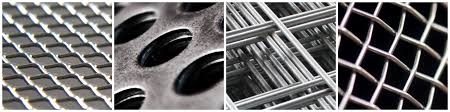

6. 織メッシュと溶接メッシュ: 主な違い

この章では織メッシュのみに焦点を当てていますが、溶接メッシュとの主な違いを強調することが重要です（後の章で詳しく説明します）。

6.1 性能比較表

7. 織メッシュの応用分野

織メッシュは非常に幅広い産業に使用されています。

7.1 工業用ろ過

織メッシュは次の点で優れています。

油圧フィルター

石油とガスの分離

空気濾過

化学ろ過

高圧濾過（オランダ織り）-

正確な開口部により、織られたメッシュは再現性のある濾過性能を保証します。

7.2 ふるい分けと粒子の分類

織メッシュは以下の世界標準です。

実験用ふるい

食品粒子の分類

採掘分離装置

医薬品粉末

標準化されたふるい試験（ASTM、ISO）では、開口部の一貫性が不可欠です。

7.3 アーキテクチャとデザイン

建築家は以下の目的で織メッシュを使用します。

ファサード

欄干

天井パネル

飾り屏風

サンシェードシステム

視覚的に魅力的な金属の質感と優れた通気性を提供します。

7.4 安全スクリーンとガード

織メッシュは次の用途に使用できます。

機械ガード

コンベヤ保護

窓ガード

動物の囲い（小型種）

溶接メッシュほど強力ではありませんが、織メッシュは小さな開口部や防獣構造に最適です。{0}}

7.5 食品加工と農業

アプリケーションには次のものが含まれます。

小麦粉と穀物をふるいにかけます

乾燥スクリーン

フードバスケットライナー

液体のろ過

種子の選別

SS316 織メッシュは酸や塩に強いためよく使用されます。

7.6 航空宇宙と防衛

インコネルのような高温織メッシュ合金は、次の用途に使用されます。-

熱シールド

排気濾過

EMIシールド

タービン保護

ミサイル部品の濾過

特殊合金を使用できるため、織メッシュに独自の価値が生まれます。

7.7 電子機器および EMI シールド

銅、真鍮、ステンレス織メッシュ:

電磁干渉をブロックする

ファラデーケージとして機能

信号を遮蔽しながら換気を実現

細かいメッシュ数が不可欠です。

8. メリットとデメリットのまとめ

8.1 編まれた金網の利点

✅ 非常に正確な絞りサイズ
✅ 高い柔軟性（形状を包み込む）
✅ 多種多様な織り
✅ ミクロン-レベルのろ過が可能
✅ 多くの合金で利用可能
✅ フロースルー アプリケーションに最適-
✅軽量なのに丈夫
✅ ロール状で持ち運びが簡単

8.2 編まれた金網の欠点

❌ 切断時のリスクの解明
❌ 溶接メッシュほど硬くない
❌ 補強材のない非常に大きなパネルには理想的ではありません
❌ 構造上の耐荷重が限られている
❌ 変形に対してより敏感です

9. 織メッシュの選択: エンジニアリング ガイドライン

織メッシュを正しく指定するには、エンジニアは以下を定義する必要があります。

9.1 濾過基準

必要なミクロン定格

流量

圧力損失

粒子の形状

9.2 機械的要件

引張荷重

耐屈曲性

耐衝撃性

要求される平面度

9.3 環境要因

化学物質への曝露

温度

湿度

摩耗

9.4 製造上の考慮事項

切断方法（レーザー、シャー、プラズマ）

エッジ仕上げ（フレーム、溶接、ロールエッジ）

取り付け要件

10. 織メッシュ選択マトリックス

11. ケーススタディ

ケーススタディ 1: 食品粉末のふるい分け

フードプロセッサーには小麦粉をふるいにかけられるメッシュが必要でした。<250 microns:

細かくて丈夫なメッシュが必要

選んだSS316 綾織り 60×60メッシュ

結果：6ヶ月連続使用後断線ゼロ

ケーススタディ 2: 化学プラントのろ過

化学プラントでは、酸性ガスに耐性のあるフィルターが必要でした。

SS304の詰まりと腐食

と置き換えられましたSS316 平織りオランダ織り

結果：寿命が4倍に増加

ケーススタディ 3: 建築ファサード

建築家は、柔軟でモダンな金属製のファサードを必要としていました。

選んだステンレス鋼の装飾織メッシュ

結果: 曲面への柔軟な設置。高いエアフロー

もっと詳しく知る：

12. 結論

織金網は、現在でも入手可能な最も汎用性の高い加工材料の 1 つです。正確な開口、微細なろ過、幾何学的な適応性を提供するその機能により、ろ過、分離、建築、食品加工、航空宇宙などを含む幅広い用途に最適です。

次のような場合には、ウーブン メッシュが適切な選択となります。

精密な絞りが必要です

柔軟性が重要

ろ過パフォーマンスは重要です

湾曲した取り付けが必要です

軽度から中程度の負荷が予想されます。-

この最初の章では、織メッシュをインテリジェントに選択するための基礎を提供します。次の章では、溶接メッシュを比較し、プロジェクトに適切なオプションを選択できるように詳細な直接比較を提供します。--
