導入

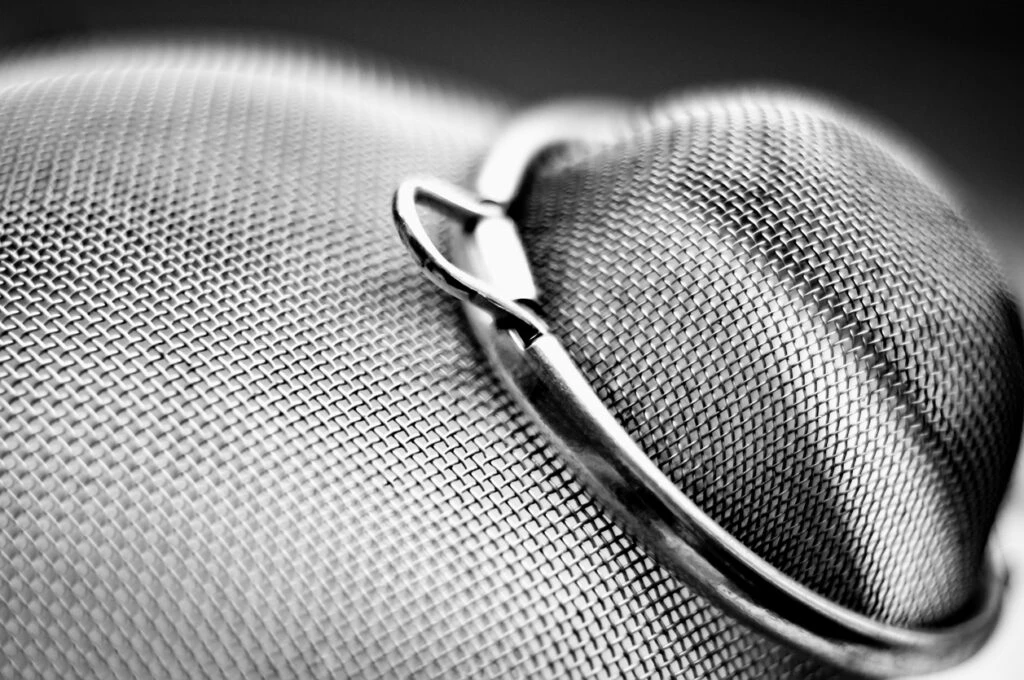

金網HVAC システム、工業用濾過、空気輸送、水処理、燃料システム、食品製造、医薬品製造、その他数百の用途のあらゆる場所 - で使用されています。ただし、ほぼすべてのメッシュのパフォーマンス特性を支配する要因が 1 つあります。メッシュ密度。メッシュ密度は、メッシュがどれだけしっかりと織られているか、どれだけの開口領域があるか、どれだけ空気や液体が流れやすいか、そしてどれだけ効果的に汚染物質を捕捉するかを定義します。

この記事では、メッシュ密度について根本から説明します。- メッシュ密度とは何か、その測定方法、通気抵抗への影響、ろ過効率の決定方法、エンジニアが密度の原理を使用してフィルタ設計を最適化する方法を説明します。

1. とはメッシュ密度？

メッシュ密度は、メッシュの測定単位内にどれだけのワイヤと開口部が存在するかを指します。一般的には次のように表現されます。

メッシュ数

開口サイズ / ミクロン定格

オープンエリア

気孔率

これらの概念はそれぞれ、同じ構造のさまざまな側面を説明します。

1.1 メッシュ数 (1 インチあたりのワイヤ数)

最も一般的な測定は次のとおりです。メッシュ数、次のように表現されます。

「X メッシュ」= 直線インチあたり X 個の開口部。

例:

しかし、メッシュ数だけでは濾過性能を判断するのに十分ではありません。

なぜ？
ワイヤーなので直径空き領域がどのくらい残るかにも影響します。太いワイヤーで作られた 100 メッシュのスクリーンは、細いワイヤーで作られた 100 メッシュのスクリーンよりも大幅に空気の流れが少なくなります。

1.2 開口サイズとミクロン評価

開口部のサイズは、開口部の実際の幅を表します。通常、次のように表現されます。

ミリメートル (mm)

ミクロン (μm)

次のように計算されます。

開口部=(1 / メッシュ数) – ワイヤー直径

この値は重要です。最小粒子サイズメッシュが通過を妨げます。

表の例: メッシュ数とおおよそのメッシュ数ミクロンサイズ

メッシュ数は密度の大まかな目安を示しますが、ミクロン評価実際の濾過精度を示します。

1.3 オープンエリアの割合

開口面積 (%) は、メッシュとワイヤーの空きスペースの割合を指します。これは、通過できる空気または液体の量を直接決定します。

開口面積 (%)=(口径 ²) / (ピッチ ²) × 100

どこ：

ピッチ= 口径 + ワイヤー直径

オープンエリアが増えると、= 流れ抵抗が低くなります。
開口面積が小さいほど、流動抵抗が大きくなります =。

1.4 気孔率

空隙率は開放領域に似ていますが、単なる平面領域ではなく 3D の空隙内容を表します。高い気孔率は次のことを意味します。

より良い空気の流れ

圧力損失の低減

濾過精度の低下

空隙率が低いことは、次のことを意味します。

より高い抵抗

粒子捕捉の向上

メッシュ密度は空隙率を直接制御します。

2. メッシュ密度が気流に与える影響

メッシュを通る空気の流れは、次の 2 つの主な力によって決まります。

ワイヤーによる摩擦抵抗

開口部（絞り）のくびれ

密度が増加すると、次のようになります。

開口部が小さくなる

より多くのワイヤ表面積が空気流に触れる

流れが乱れる

圧力損失が増加する

これは、メッシュが密になるとエアフロー効率が低下することを意味します。

2.1 通気抵抗と圧力損失

圧力損失は、ワイヤー メッシュの最も重要な性能指標の 1 つです。メッシュが空気の流れをどれだけ遅くするかを示します。

関係は次のとおりです。

メッシュ密度が高い=圧力損失が高い

流速が高い=圧力降下が高い 空隙率が低い=圧力降下が高い

表: 等しい流速における相対圧力損失

圧力降下は次の点に大きな影響を与えます。

HVAC 効率

産業用ブロワーのサイジング

ファンの消費電力

燃料システムの流れの信頼性

集塵システム

メッシュを選択すると、濃すぎるシステムのパフォーマンスを損なう可能性があります。

2.2 レイノルズ数と流れの仕組み

ワイヤー メッシュのエアフローは次のとおりです。

層流（スムーズな流れ）

過渡期

乱流

メッシュ密度が高いと、次の理由により乱流が早く発生します。

開口部が小さくなる

ワイヤーが境界層を破壊する

流れが穴を通過するには加速する必要がある

乱流は以下に等しいより大きな抗力.

2.3 線径の役割

同じメッシュ数であっても:

ワイヤーが太い=オープンエリアが少ない=抵抗が高い

ワイヤーが細い=オープンエリアが増える=抵抗が低い

例：

2 つの 100 メッシュ スクリーン:

これが、メッシュ数だけではエアフロー性能を説明できない理由です。

3. メッシュ密度が濾過効率に与える影響

ろ過効率は、捕捉された粒子の割合です。

メッシュ密度は直接的な役割を果たします。

より高いメッシュ密度=より細かいキャプチャ=より高い効率

メッシュ密度の低下=粗いキャプチャ=効率の低下

ただし、濾過効率は次の要因にも影響されます。

粒子サイズ

粒子速度

流れの方向

静電気の帯電

表面密着性

織り模様

3.1 主要な濾過メカニズム

粒子は次の方法で除去できます。

1.インターセプト

粒子径≒口径の場合。

2. 慣性衝突

大きな粒子はワイヤーの周囲の空気の流れに従うことができません。

3. 拡散

非常に小さな粒子（サブ-ミクロン）はランダムに移動し、ワイヤーに当たります。

4.ふるい分け

基本サイズ除く。

5. 静電気による引力

帯電メッシュは、逆に帯電した粒子を捕捉できます。

6. 接着力・表面エネルギー

親水性または疎水性の表面は汚れに影響します。

メッシュが密であると遮断とふるい分けが向上しますが、汚れが悪化する可能性があります。

3.2 メッシュ密度による濾過効率

ただし、高効率には通常、次のようなコストがかかります。

より高い圧力損失

目詰まりが早くなる

掃除の頻度を増やす

流量が低い

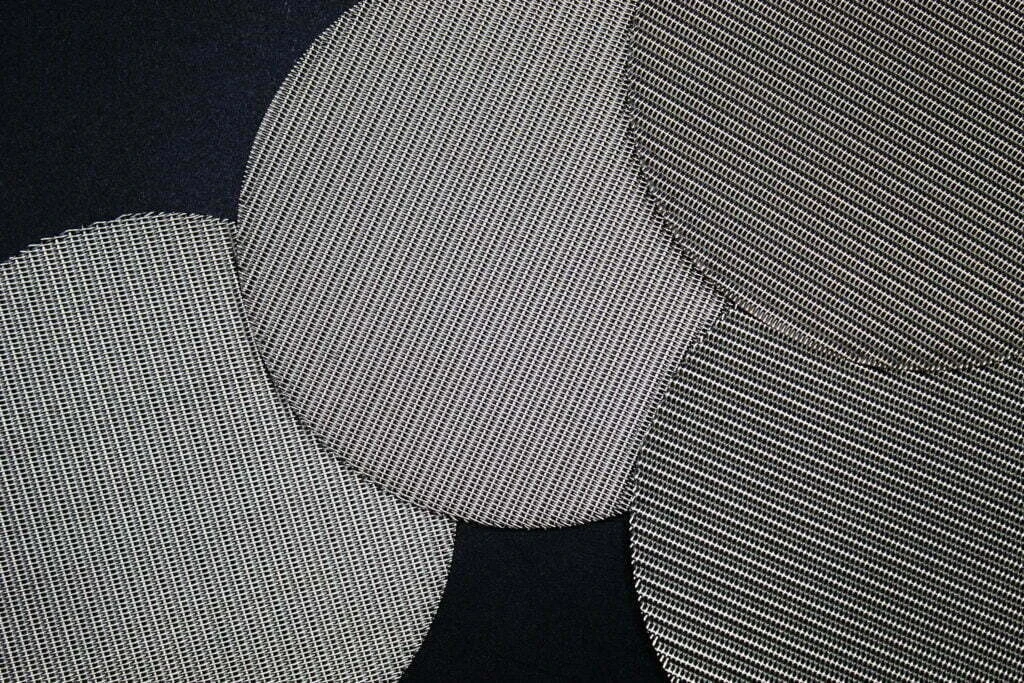

4. 織りの種類とメッシュ密度との関係

次の織りタイプは、同じメッシュ数であっても動作が異なります。

4.1 平織り

偶数配線が-下にあるパターン

バランスのとれた強さ

良好な通気性

中程度の濾過

4.2 綾織り

各ワイヤは他の 2 本の上を通過します

柔軟性の向上

平織りよりも細かいメッシュが可能

4.3 オランダ織り

ワープワイヤー通常の間隔で配置

よこ糸がしっかりと詰まっている

「ミクロン-スケール」の通路を作成します

非常に高い密度

優れた精密ろ過

表: 織りの種類と濾過性能の関係

オランダ織りメッシュは化学濾過や高圧システムで一般的です。{0}

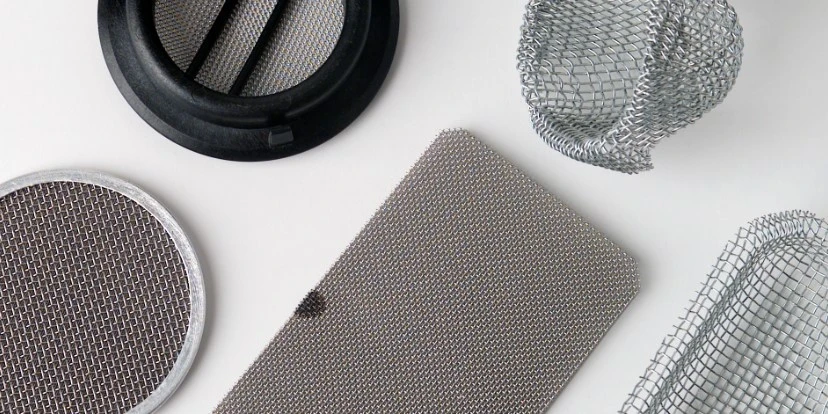

5. 実際のアプリケーションではメッシュ密度が重要な理由

メッシュ密度は、システムのパフォーマンスを左右する可能性があります。

以下に例を示します。

5.1 冷暖房空調設備と換気

低密度メッシュにより以下のことが防止されます。-

ほこり

糸くず

バグ

それでも強力な空気の流れを可能にします。

= の密度が高すぎるため、ブロワーに過負荷がかかります。

5.2 燃料の濾過

燃料インジェクターにはミクロンレベルのろ過が必要です。{0}

高密度は不可欠です - が、燃料ポンプは圧力降下を補償する必要があります。

5.3 医薬品製造

滅菌濾過には、超高密度メッシュまたは焼結金属が使用されます。{0}

密度により、小さな汚染物質を確実に除去します。

5.4 食品産業

中密度メッシュは以下を除去するために使用されます。

種子

繊維

皮膚の破片

流れは分離品質と同じくらい重要です。

5.5 工業用粉塵のろ過

以下のバランスをとる:

高い粉塵捕集力

ブロワー抵抗が低い

メッシュ密度は粒子分布に合わせて正確に調整されます。

6. メッシュ密度の最適化

最適なメッシュ密度は次の要素によって決まります。

要求されるろ過精度

許容圧力損失

利用可能な流量圧力

粒度分布

環境条件

清掃戦略

6.1 多層メッシュ-

組み合わせます:

粗層（構造 + 前濾過）

ファインレイヤー（精密ろ過）

利点：

全体的な圧力損失の低減

粒子保持力の向上

より長い耐用年数

6.2 線径の選択

可能であれば選択してください細いワイヤーのために：

よりオープンなエリア

より良い空気の流れ

用途が高い構造強度を必要とする場合を除きます。

6.3 正しいメッシュ張力

メッシュが緩んでいると振動が発生し、濾過効率が低下します。

6.4 材料の選択

ステンレス鋼 (304、316) は以下の用途で優勢です。

耐食性

高温耐性

機械的強度

7. 要約表: メッシュ密度とエアフローおよび濾過量の関係

続きを読む：メッシュ密度による濾過パフォーマンスの最適化: エンジニアリング戦略、材料、多層設計-

結論

メッシュ密度は、エアフローまたは濾過システム内でワイヤー メッシュがどのように動作するかを決定する上で最も影響力のある特性です。メッシュ数、開口部のサイズ、開口面積、多孔性、織りの種類を理解することで、エンジニアは空気流性能と粒子除去効率の両方を最大化する濾過システムを設計できます。正しい密度を選択すると、目詰まりが防止され、エネルギー消費が削減され、システムのパフォーマンスが維持され、機器の寿命が延びます。
