1. はじめに

ナイロンフィルター-と呼ばれることが多いニューヨークフィルター, ナイロンメッシュ、 またはナイロンメンブレンフィルター-現代の産業、実験室、環境、食品加工用途で最も多用途で広く使用されている濾過材の 1 つです。-機械的強度、弾性、化学的適合性、親水性挙動、およびカスタマイズ可能な細孔構造の比類のない組み合わせにより、信頼性の高い粒子保持、耐溶剤性、および一貫した流量が必要なプロセスの定番となっています。

ナイロン濾過媒体は、次のようないくつかの構成で利用できます。織られたナイロンメッシュ, モノフィラメントメッシュ, ナイロンメンブレンフィルター, バッグフィルター, ディスクフィルター、 そしてカートリッジ要素。各タイプのナイロン フィルターは、細孔の形状、繊維の直径、表面の化学的性質に応じて異なる動作をします。

この記事では、ニューヨーク フィルターの科学的および産業的概要を包括的に説明し、ポリマー構造、機械的挙動、細孔サイズ理論、濾過メカニズム、適合性要因、性能指標、製造技術、品質基準について検討します。{0}

続きを読む：NY フィルターの産業用途: ナイロン濾過が現代の製造部門全体でどのように性能を向上させるか

2. ナイロンを理解する: ポリマー科学と構造的特徴

ナイロンは、ポリアミドファミリー-は、縮合反応によって形成されるアミド結合 (-CONH-) を特徴とする合成ポリマーです。

さまざまな形式のナイロン (ナイロン 6、ナイロン 6/6、ナイロン 6/12) が存在しますが、ほとんどの濾過製品では次のものが使用されています。

ナイロン6→ 優れた親水性と低抽出物

ナイロン6/6→ より高い強度と耐熱性

2.1 化学構造とそれが重要な理由

ナイロンのアミド結合の繰り返しにより、次のような効果が得られます。

高い引張強度強い水素結合により

高い耐摩耗性

約 160 ～ 180 度までの熱安定性グレードに応じて

天然の親水性界面活性剤を使用せずに迅速な湿潤を可能にします。

化学的適合性多くの溶媒、特にアルコール、炭化水素、エステルを使用した場合

これらの化学的利点は、次のようになります。安定した細孔形状そして高い濾過精度.

3. ナイロンフィルターの種類

ナイロン濾過材は、複数の製品形式に設計されています。その性能は、繊維の配置、細孔の均一性、厚さ、織りパターンによって大きく異なります。

3.1 ナイロン織メッシュ (モノフィラメントまたはマルチフィラメント)

織メッシュは、ナイロン フィラメントを正確な番手 (インチあたりのメッシュ) で織り交ぜることによって構築されます。モノフィラメントタイプは以下の場合に適しています。

均一な孔径

安定した流量

機械的剛性

簡単な洗浄とバックフラッシュ

一般的なメッシュ数

10～500メッシュ

織り方に応じて5 μm ～ 2,000 μmの孔径

3.2 ナイロンメンブレンフィルター

織られたメッシュとは異なり、ナイロン膜は不織布、キャストフィルム制御された位相反転プロセスを通じて生成されます。それらの細孔はポリマーの凝固中に形成されます。

特徴：

正確な細孔保持 (0.1 ～ 5 μm)

滅菌濾過、生物学的培地の濾過、HPLC サンプル前処理に使用されます。

高圧-耐性

親水性が高く、速いろ過速度が可能

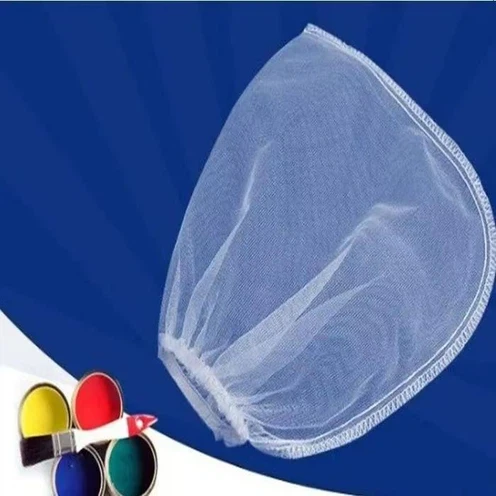

3.3 ナイロンフィルターバッグ

織られたナイロン素材またはフェルト状のナイロン素材で作られたナイロン フィルター バッグは、次の機能を備えています。

高い汚れ保持能力-

優れた機械的堅牢性

幅広い化学的適合性

一般的な定格: 1 µm ～ 200 µm

使用場所:

化学バッチろ過

水処理

食品加工

塗料と接着剤

3.4 ナイロンカートリッジフィルター

カートリッジは、ナイロン膜またはプリーツ状ナイロンメディアを剛性ハウジングに組み込んでいます。これらは次の目的で使用されます。

研磨濾過

高純度の処理-

微粒子除去

設計によっては、圧力定格が 3 ～ 5 bar を超えることがよくあります。

4. 濾過科学: ナイロンフィルターの仕組み

ナイロンフィルターは複数の濾過機構を同時に利用します。

4.1 機械的ふるい（表面ろ過）

孔の開口部より大きな粒子はフィルター表面に捕集されます。

主に以下の場所で発生します。

織られたナイロンメッシュ

モノフィラメントスクリーン

以下に最適:

大きな粒子

再利用可能な濾過

高流量アプリケーション-

4.2 深層ろ過

厚いナイロン膜またはフェルト状の媒体で発生します。粒子が閉じ込められる内でフィルター行列。

利点：

より高い汚れ保持能力-

不規則な形状の粒子の保持力が向上

4.3 吸着ろ過

ナイロンの化学構造は自然な吸着サイトを提供します。

タンパク質、コロイド、色素、極性分子を保持

ライフサイエンス、水質、インク配合に役立ちます

4.4 毛細管の流れと湿潤挙動

ナイロンは、{0}PTFE とは異なり-もともと親水性があるため、水ベースの液体に簡単に濡れます-。これにより次のことが改善されます。

毛細管-による流れ

均一な濡れ

一貫した突破圧力

5. 細孔径理論と濾過性能

適切な NY フィルターを選択するには、細孔サイズを理解することが不可欠です。

5.1 公称定格と絶対定格

5.2 細孔サイズの精度に影響を与える要因

繊維径

織り張力

ポリマーの収縮

膜鋳造パラメータ

公差制御

6. ナイロンフィルターの性能パラメータ

適切なナイロン フィルターを選択するには、主要な性能評価を理解する必要があります。

6.1 流量

流量は以下によって決まります。

毛穴のサイズ

気孔率

膜の厚さ

流体の粘度

流量方程式 (簡略化されたダーシーの法則):

Q=kAΔPμLQ=\\frac{kA\\Delta P}{\\mu L}Q=μLkAΔP

どこ：

QQQ=流量

kkk=透過率

AAA=表面積

ΔP\\デルタ PΔP=圧力降下

μ\\muμ=粘度

LLL=膜の厚さ

6.2 圧力損失

次の場合に重要です:

高スループットの産業用システム-

ポンプのサイジング

プロセスの最適化

6.3 破裂強度

ナイロン織メッシュは通常、次のような耐久性があります。

メッシュ数に応じて 2 ～ 10 kg の力

膜: 厚さに応じて 1 ～ 5 bar

7. ナイロンの化学的適合性

ナイロンは多くの有機溶剤に対して優れた耐性を示します。

7.1 互換性表

8. ナイロン濾材の製造技術

ナイロンフィルターの性能は製造工程で決まります。

8.1 織メッシュの製造

手順:

押し出しモノフィラメントの

機織りシャトルまたはシャトルを使用しない織機を使用する-

ヒートセットの安定化-

カレンダー機能（オプション）毛穴の均一性のために

品質管理指標:

メッシュ数

毛穴の開きの許容差

抗張力

表面仕上げ

8.2 メンブレンフィルターの製造（転相）

プロセス：

溶媒に溶解したナイロンポリマー

薄膜にキャスト

ウォーターバス中で凝固

溶媒交換時の細孔形成

乾燥とアニーリング

スリットしてディスク/カートリッジに変換

膜は非常に正確な孔径分布を実現します。

9. ナイロンフィルターの品質基準

ナイロン濾材は厳しい業界基準を満たさなければなりません。

10. ナイロンフィルターの利点

10.1 主な利点

優れた引張強度

親水性の表面: 事前に湿らせる必要はありません-

高流量

水性および多くの溶媒系に適しています

多くのメッシュアプ​​リケーションで再利用可能

幅広い業種に対応

11. ナイロンフィルターの限界

すべての濾材には制約があります。

12. NYフィルターの産業用途

ナイロンフィルターはほぼすべての業界で使用されています。

12.1 水と環境の処理

沈殿物の除去

濁度の低減

マイクロプラスチックの研究

雨水のサンプリング

12.2 飲食物

牛乳の濾過

食用油の精製

ジュースの清澄

風味の抽出

12.3 化学薬品および石油化学製品

溶媒濾過

樹脂加工

接着剤

12.4 医薬品およびバイオテクノロジー

緩衝液ろ過

培地滅菌

タンパク質の精製

12.5 エレクトロニクスおよび半導体

超純水プレろ過

製造における粒子制御

13. 適切なナイロンフィルターの選択

選択基準:

孔径

材料の厚さ

化学的適合性

温度定格

流量要件

粒子状物質の負荷

13.1 選択表

14. メンテナンス、クリーニング、寿命

14.1 洗浄方法

逆フラッシング

温水洗浄

超音波洗浄（メッシュタイプ）

中性洗剤

14.2 交換時期

目に見える詰まり

圧力損失の増加

流量減少

膜の突破

15. 結論

ナイロンフィルターは、科学的に進歩し、工業的に証明された濾過ソリューションであり、実験室分析から食品生産、化学処理、環境保護に至るまでの分野に適しています。親水性、機械的堅牢性、化学的多用途性、および複数の形式での入手可能性により、科学および産業での使用に最適です。

ナイロンのポリマー科学、細孔径のメカニズム、製造プロセス、性能指標を明確に理解することで、エンジニア、研究者、品質管理者は、特定のシステム要件に合わせた最適なろ過媒体を選択できます。{0}
